一、設備概述

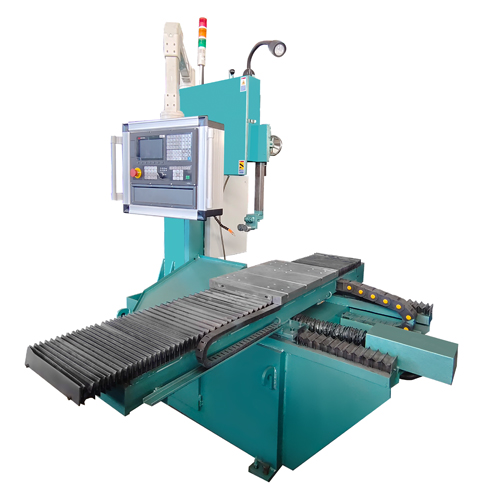

濟南北方金鋒鋸業有限公司打造的GZ525040-100立式帶鋸床采用立式橫切機構，機頭不動，工作臺縱向移動送料，橫向移動實現鋸切,G代碼編程,數控系統控制,鋸條線速度變頻調速,鋸切參數化控制，操作靈活，切削效率高、是下料的理想設備。(適用于鋁冒口及鋁型材)
二、鋸床主要技術參數
1、鋸床最大鋸削規格:高度:500 mm(因控鋸條長度，以實際高度為準)喉深:400mm
2、鋸切行程:1000mm(伺服)
3、送料行程:350mm(同服)
4、帶鋸條規格:3900×34×1.1mm
5、鋸條線速度:300—500m/min（變頻調速）
6、控制方式:KND數控系統
7、鋸條張緊方式:手動
8、工件固定方式：人工固定(工裝客戶自制)
9、鋸床輸入電源電壓:A. C380V、50Hz
10、主電機功率:4kw
11、冷卻方式:噴霧冷卻(需氣源壓力:0.4-0.6MPa)
12、工作臺尺寸:600(長)x400(寬)(帶T型槽)
13、工作臺承重:100KG
三、性能特點:
1、數控系統 G 代碼編程控制，操作靈活。
2、鋸床雙軸可移動床臺，配合特定工裝鋸切切范圍廣。
3、4kw 變頻電機，配合變頻器實現無極調速，動力強勁。
4、噴霧冷卻系統，定量冷卻。
5、導向滑軌采用直線導軌，導向精度高，運轉靈活。
6、主傳動采用鋸床專用主軸，動力強勁，性能可靠，經過精密平衡校正，運轉平穩可靠。
7、鋸口窄、省料、節能、鋸削精度高，生產效率高。
8、采用高效節能設計簡潔之電路，電氣箱優異的空間，不僅確保機器低故障率且方便維修、節省時間。
9、為了保證機器運行的可靠性，本機上的鋸條、導軌、電器元件、液壓元件均為國內外知名品牌的優質產品。
