西排專用帶鋸機為專用設備，專為排氣歧管鋸切設計。
一、技術參數
1.主電機功率：4KW
2.液壓電機功率：1.5KW
3.水泵電機功率：0.125KW
4.控制方式：CNC數控系統（深圳眾為興）
5.加緊方式：液壓  （三進三出，壓力4-5兆帕）
6.冷卻方式：水冷
7.工作臺驅動方式：伺服電機
8.伺服電機功率：1.5KW
9.工作臺尺寸：600*600 mm  ，標準16螺栓T型槽工作臺，T型槽方向與切割方向平行。
10.鋸條導向：硬質合金
11.鋸條張緊方式：液壓
12.鋸條規格：4570*54*1.6
13.槽寬精度:±0.2mm
14.槽距精度：±0.1mm
15.最大槽距：210mm
16.X軸最大移動行程：260mm        (切割方向）
17.Y軸最大移動行程：600mm       （槽距方向）
18.鋸條線速度：20-60米/分鐘（變頻調速）
19.鋸條數量：1條
二、性能特點
1.鋸床采用立式橫切結構，一根鋸條，鋸架固定，將工件固定在工作臺上，工作臺移動實現鋸切。
2.工作臺移動由數控系統控制，伺服電機驅動滾珠絲杠帶動工作臺沿Y軸方向定位第一個切口位置；伺服電機帶動X軸上的工件快速接近鋸條；轉為慢速，鋸切；鋸切完成后快速后退至安全位置；Y軸定位第二個切口位置；X軸帶動工件快速接近鋸條；轉為慢速，鋸切；快速退回安全位置；Y軸定位第三個切口位置；X軸帶動工件快速接近鋸條；轉為慢速，鋸切；鋸切完成，X軸退回安全位置；X、Y返回裝料位置；鋸切完成。X/Y軸均用直線導軌導向
3.G代碼編程，操作方便，進給速度參數化控制，鋼性好，穩定強，鋸切平穩。
4.鋼刷式清屑，保證鋸屑徹底清理。
5.主傳動采用齒輪減速機，動力強勁，性能可靠，經過精密平衡校正，運轉平穩可靠。
6.采用54寬鋸條，鋸縫寬度為3mm。
7.合理的鋸帶導向裝置，有效的延長鋸帶壽命，可移動鋸條導向裝置和側壓緊裝置共同運動，結構穩固、運動靈活。傳動件往精密平衡矯正，減少震動。

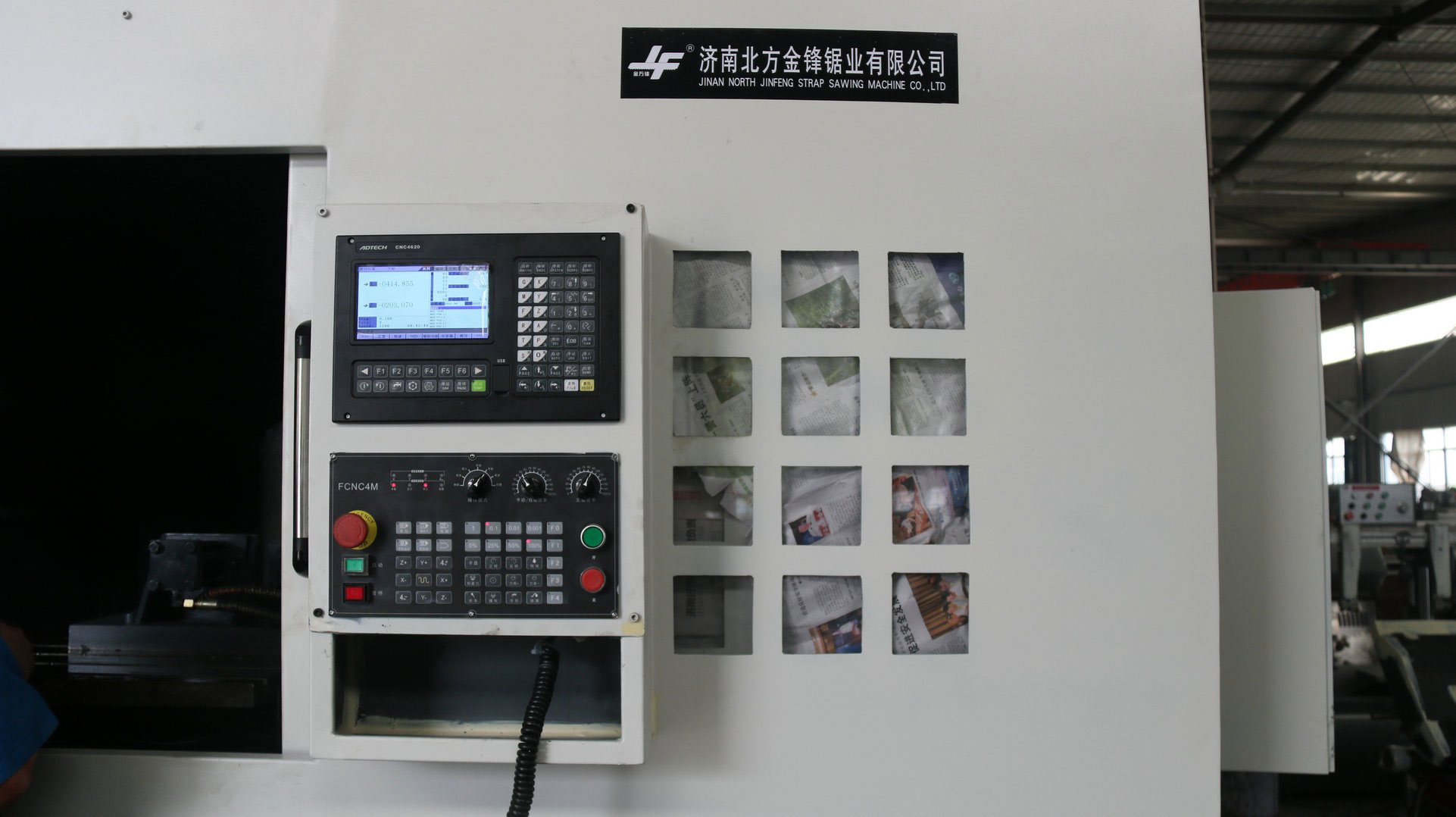

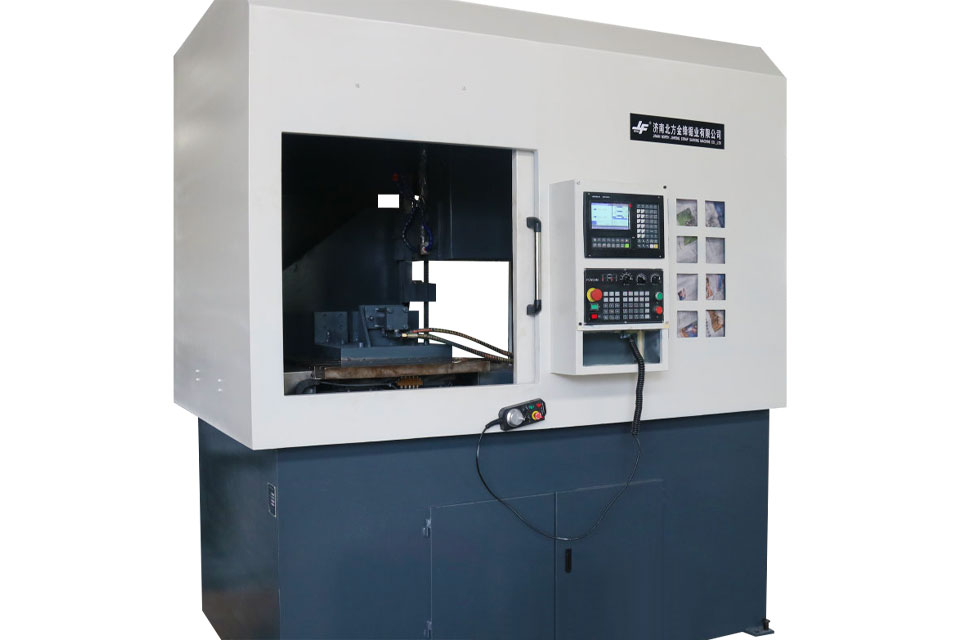

西排專用帶鋸機產品展示：
